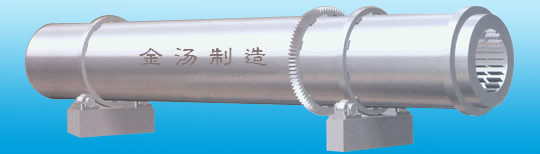

臥式烘干機主要由熱源、打散裝置、帶式上料機、進料機、回轉滾筒、帶式出料機、引風機、卸料器和配電柜構成。濕物料由皮帶運輸機或斗式提升機送到料斗，由進料口加入。轉筒干燥器主體是略帶傾斜并能回轉的圓筒體。物料進入圓筒內(nèi)部時，與通過筒內(nèi)的熱風成順流接觸或逆流或與加熱壁面進行有效接觸而被干燥，干燥后產(chǎn)品從另一端下部出料。在干燥過程中，物料借助于圓筒的緩慢轉動，在重力作用下從高的一端向較低一端移動。筒體內(nèi)壁上裝有順向抄板，它不斷把物料抄起又灑下，使物料的熱接觸面大大增強，提高了干燥速率并促使物料向前移動。
　　熱載體（熱空氣、煙道氣）干燥物料后，通過旋風除塵器收集其狹帶的粉塵后排空。
